一、技術性能

1、輸入電源：三相四線（或三相五線）～380V±5%  50Hz

2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、重量：150Kg

5、外形尺寸：1600mm×680mm×1500mm

6、整體鋁型材框架結構

二、實訓裝置基本配置及功能

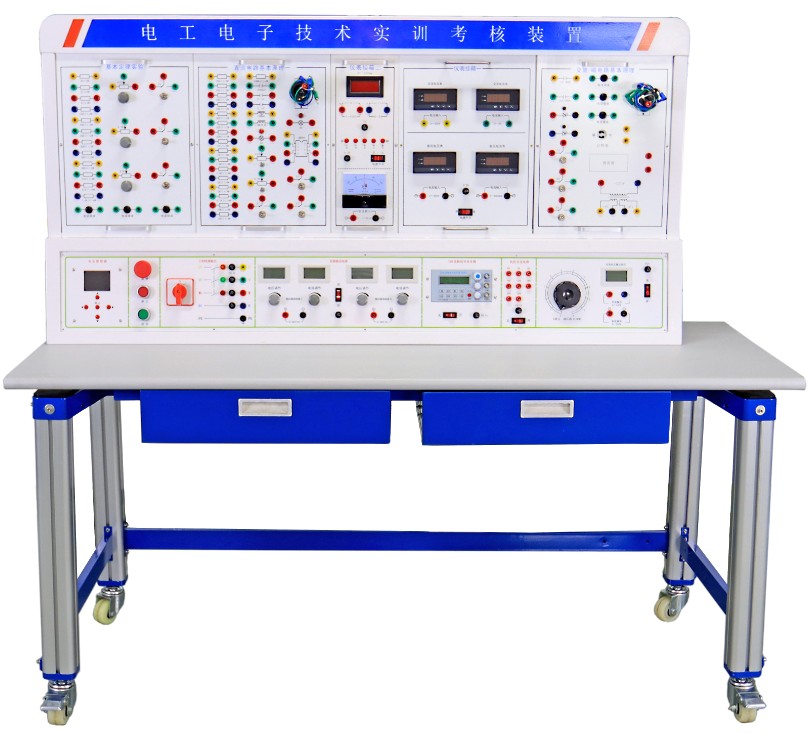

本實訓臺主要由實訓屏、實訓掛箱、實訓桌等到組成。

（一）電源控制屏

   電源控制屏為鐵質亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器、測試儀表及實訓器件等，具體功能如下：

1、控制及交流電源部分

（1）提供三相固定380V交流電源，由組合開關獨立控制其輸出，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。

（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。

（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低壓交流電源，電流1.5A。

（4）提供～220V插座2只，為外部儀器提供工作電源。

2、直流電源部分

（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。

（2）低壓直流穩壓電源：+5V，電流0.5A，有表指示。

3、函數信號發生器：輸出正弦波、矩形波、三角波

（1）頻率范圍：5Hz-550KHz，含五個頻段。

（2）頻率指示：由Hz表直接讀出。

（3）電壓輸出范圍：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz

三級衰減：0db，20db，40db，具有連續細調

矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度連續可調

三角波：5Hz-250KHz＞1V

*4、智能電源管理系統

1）該控制系統由無線遠程實驗臺電源管理終端和實驗室安全管理平臺軟件（正版軟件、招標現場需提供版權證書核查和演示）組成；

2）無線遠程實驗臺電源管理終端啟動時需教師輸入正確密碼才能啟動電源，避免學員誤操作；

3）無線遠程實驗臺電源管理終端由 2.8 寸顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數；

4）輸入正確密碼登錄以后可以設置定時開關機、過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

5）登錄以后可以進行報警記錄查看，電量充值和剩余電量清零等操作；并且可以更改登錄密碼，系統對時、模式設置、熱點配網；

6）通過APP軟件可以查詢電源管理終端電源開關狀態，可以單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。

7）APP軟件實時顯示設備溫度、用電量柱狀圖、三相總有功功率、總無功功率、A相有功功率、A相無功功率、A相功率因數、B相有功功率、B相無功功率、B相功率因數、C相有功功率、C相無功功率、C相功率因數、電網頻率

8）APP軟件可以設置過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

9）APP軟件可以給電表設備進行電量充值。

10）通過APP可以把設備分享給其他成員

11）APP軟件的操作會實時的同步到電源管理終端

（二）實訓掛箱及配件

3.直流電路基本原理掛箱（一）： 包含固定值電阻17只、可調電阻2只、電容3只、原副線圈1付、電感1只、鎮流器1只、指示燈2只、切換開關3只、運算放大器1只 1塊

4.直流電路基本原理掛箱（二）： 包含固定電阻13只、電容6只、指示燈2只、可調電位器1只電流插座2只、切換開關3只 1塊

5.交流與磁電路電路基本原理掛箱（三）： 包含電容2只、LED2只、切換開關3只、鎮流器1只、啟輝器1只、原副線圈1付、電流插座3只、變壓器1只 1塊

6.燈箱負載掛箱（四）：包含燈泡8只、開關4只 1塊

7.基本定律定理掛箱（五）：包含固定電阻12只、電流轉換插座3只、可調電位器3只、切換開關3只 1塊

8.儀表掛箱一

①真有效值交流數字電壓表一只，測量范圍：0-500V，0.5級，三位半數顯。

②真有效值交流數字電流表一只，測量范圍：0-2000mA，0.5級，三位半數顯。

③直流數顯電壓表一只，測量范圍：0-500V，0.5級，三位半數顯。

④直流數顯電流表一只，測量范圍：0-2000mA，0.5級，三位半數顯

9.儀表掛箱二

①單相智能型功率、功率因數表 一只由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值時的取樣信號經A/D變換，采用專用DSP計算有功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。

②指針式直流微安表一只，量程100uA，精度1.5級。

（三）實訓桌

1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。

2.采用四個7070工業鋁型材立柱為支撐，立柱端部安裝萬向腳輪，方便移動，主體結構通過鈑金和鋁型材構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。

3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。

（四）配套軟件

*1、電工基本技能仿真軟件（正版軟件，投標現場提供著作權證書原件和現場演示）

軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行電路仿真接線、測量仿真等

 （1）該仿真軟件實驗用模塊必須與實際實物模塊一一對應，能進行39個仿真實驗如下（來電索取）

（2）仿真信號源功能提供：

1）仿真交流220V輸出一路；2）仿真三相380V交流輸出一路；3）仿真雙路DC 0-30V直流可調電源；4）仿真AC 0-30V交流可調電源一路；5）仿真函數信號發生器一路；6）仿真固定直流電源±5V, ±15V；

 （3）仿真測量儀表功能提供：

1）仿真雙綜示波器；2）仿真直流電壓電流表各一只；3）仿真交流電壓電流表各一只；4）仿真萬用表一只；   4）仿真實驗內容具有實驗目的，實驗器材，實驗步驟，實驗原理圖，操作連線功能（5）模擬接線具有實訓接線，連線提示，一鍵連線功能（6）實驗電路具有仿真測量功能。

 *2.機床電氣實訓仿真軟件（正版軟件，投標文件中提供著作權證書和逐條演示一下內容）

以三維仿真交互技術和三維動畫視覺表現及多媒體數字技術為核心，能進行三維電路分析、電氣電路模擬電路考核、綜合技能虛擬實訓、電氣基礎訓練、元器件識別檢測。

1）軟件包含不少于12種常見機床電路，包含 M7130K平面磨床； M7120型平面磨床；C6140普通車床； C6150普通車床；C650-2 ；Z35搖臂鉆床； Z3040B搖臂鉆床；Z3050鉆床； X62W萬能銑床；T68臥式鏜床；M1432萬能外圓磨；KH-20/5t 橋式起重機。

2）每個機床電路包含：①結構組成②器件認識③原理介紹④接線練習⑤故障檢查⑥習題練習⑦書寫和清除功能。

3）結構組成菜單為介紹各種機床的結構組成；器件認識介紹各機床電路的執行元件接觸器熱繼電器和機床運動指令元件如按鈕，十字開關等元件的作用；原理介紹展示各機床電路原理圖，可對機床電路原理圖進行控制操作，對線路接通時的狀態用不同顏色區別，操作開關等原理圖符號相應的執行器件進行動作原理仿真；接線練習可以進行模擬真實機床電路器件進行示教接線、實訓接線考核和一鍵連接所有線路，連接完成可進行機床電路運行仿真；故障檢查每種機床設有不同故障，根據不同故障現象用模擬萬用表進行故障檢查，確定故障點系統會進行提示，鼠標右鍵恢復故障完成機床電路排故訓練；習題練習可進行12種機床電路知識書面考試練習，答題完畢系統自動進行評判；書寫和清除功能用于教師示教功能，可在屏幕上進行標注提示，清除功能為清除屏幕標注。

三、實訓項目

（一）電工基礎技能實訓

（1）直流電路基本原理

1．電工儀表的使用與測量誤差的計算

2．減少儀表測量誤差的方法

3．伏安法測電阻

4．電源外特性的測定

5．電阻的串并混聯

6．電流表工作原理

7．電壓表工作原理

8．歐姆表工作原理

9．歐姆定律

10．互易定理

11．戴維南定理

12．諾頓定理

13．惠斯通電橋

14．負載獲得最大功率的條件

15．電阻與溫度的關系：用伏安法沒出燈絲在不同電壓下的阻值

16．基爾霍夫第一定律

17．基爾霍夫第二定律

18．電路中電位的測量

19．疊加定律

20．樓梯開關兩地控制

21．電壓控制電流源

22．電壓控制電壓源

（2）交流與磁路基本原理

1．串并聯電路

2．電容器的串并混聯電路

3．電容C在交直流中的作用

4．單相交流電路

5．日光燈電路的連接

6．提高功率因數的方法

7．交流電路參數的測量

8．正弦交流電路中RLC元件的特性

9．電焊變壓器原理

10．變壓器空載實驗

11．變壓器有載實驗

12．交流互感器原理

13．電壓互感器原理

14．磁耦合線圈的反接

15．磁耦合線圈的順接

16．三相負載星形聯接

17．三相負載三角形聯接

18．星形和三角形電路的等效互換

19．星形和三角形互換

20．諧振電路

21．RC選頻網絡

22．一階RC電路的過渡過程

23．一階RL電路的過渡過程

24．二階電路的響應

25．RL串聯電路

26．RC串聯電路

27．RCL并聯電路

28．電感在交直流中的作用

29．通電斷電自感現象
